適用范圍
JR28系列熱過載繼電器（以下簡稱熱繼電器）適用于交流50Hz／60Hz．電壓至690V，電流0. 1-630A的長工作或間斷工作的交流電動機的過載與斷相保護。
熱繼電器還具有溫度補償、動作指示、自動手動復位，停止等功能，產品性能穩定可靠。
熱繼電器符合GB14048.4．GB14048.5、IEC60947-4-1等。
熱繼電器可與接觸器接插安裝，也可以獨立安裝。
正常工作條件
海拔高度：不超過2000m。
周圍空氣溫度-50C -+40℃，24h內平均溫度不超過+35℃。
大氣條件：在+40。C時大氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過+250C，該月的月平均最大相對濕度不超過90%，并考慮因溫度變化發生在產品上的凝露。
污染等級為3級。
安裝面與垂直面的傾斜度不超過5。。
在無爆炸危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃存在的地方。
在有防雨設備及沒有充滿水蒸氣的地方。
在無顯著搖動、沖擊和振動的地方。
結構特點
三相雙金屬片式，脫扣級別為10A。
具有斷相保護。
具有整定電流連續可調裝置。
具有溫度補償。
具有動作指示。
具有測試機構。
具有停止按鈕。
具有手動與自動復位按鈕。
具有電氣上可分的一常開和一閉觸頭。
安裝方式：與接觸器插入安裝或獨立安裝。

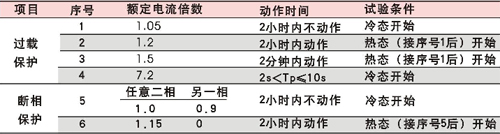

保護特性

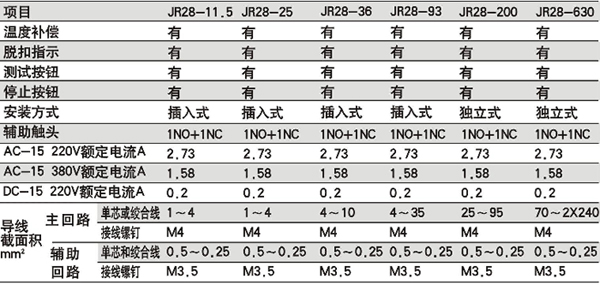

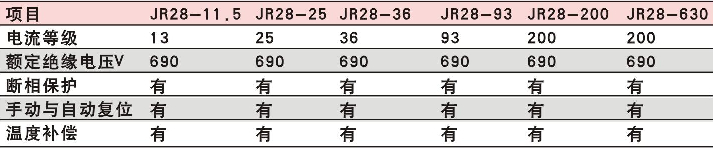

主要技術數據（見表）

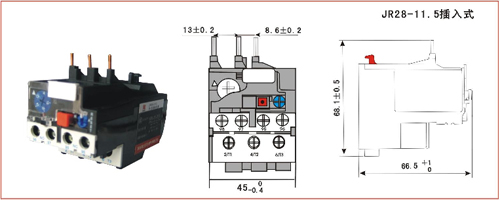

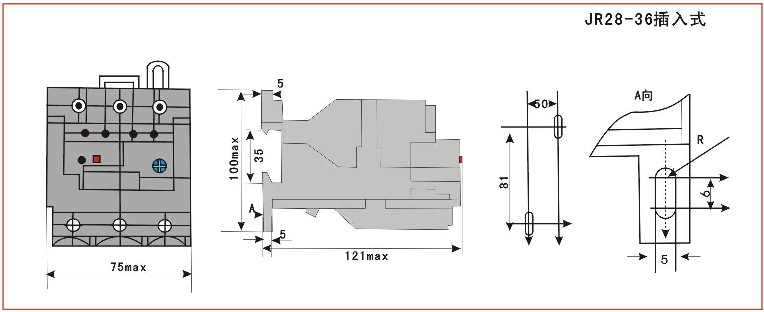

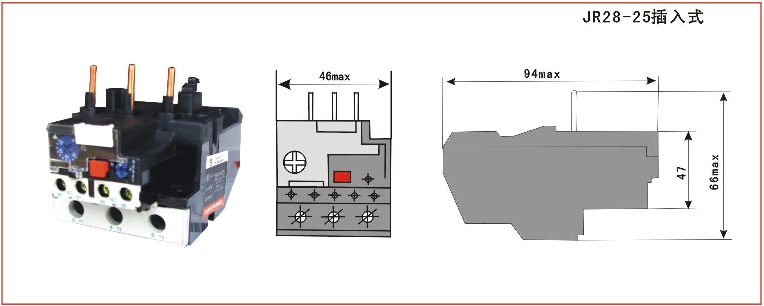

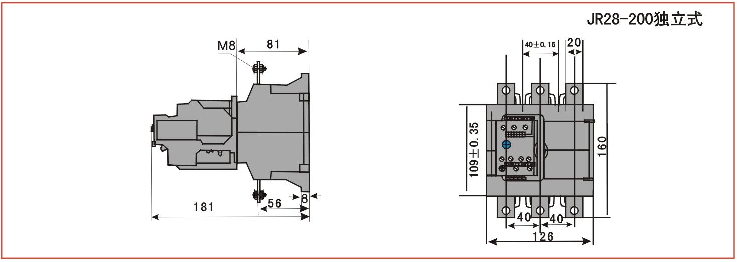

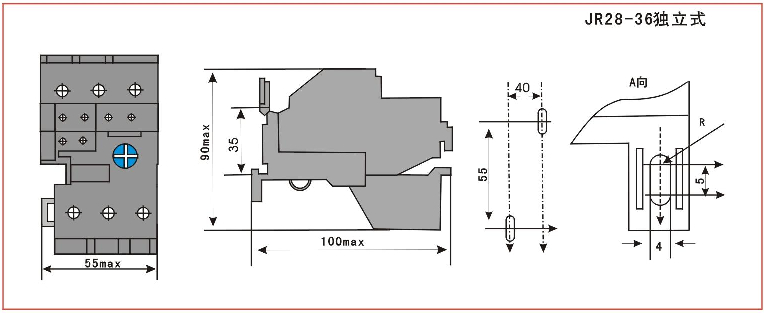

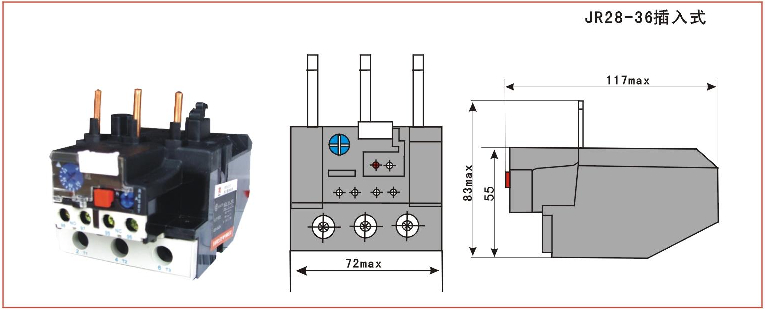

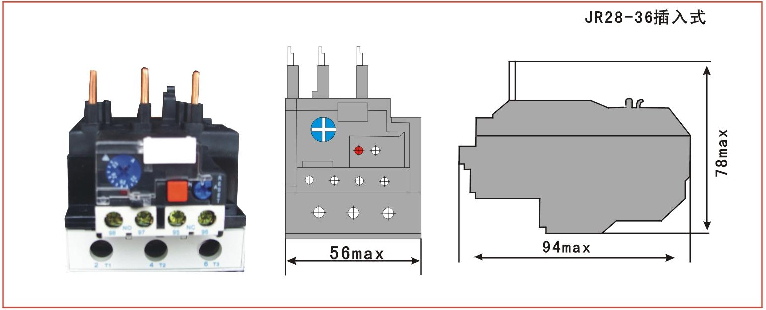

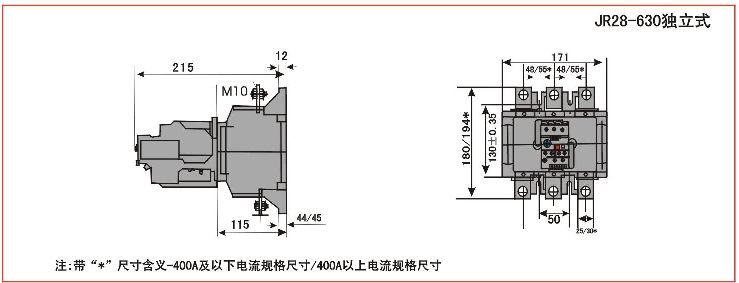

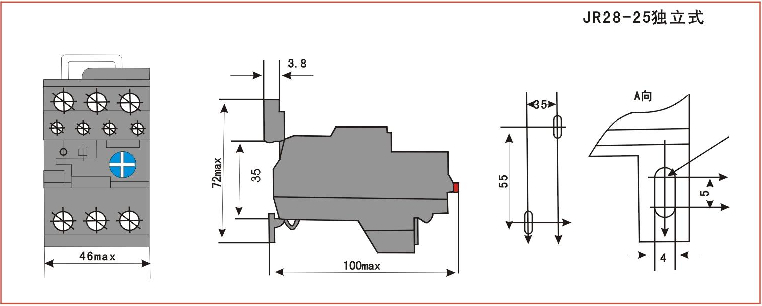

外形及安裝尺寸

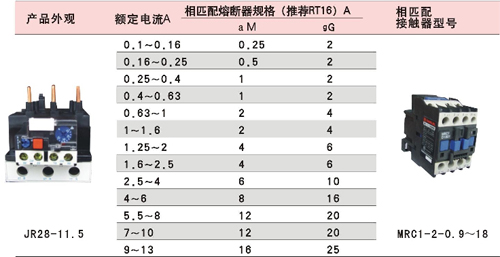

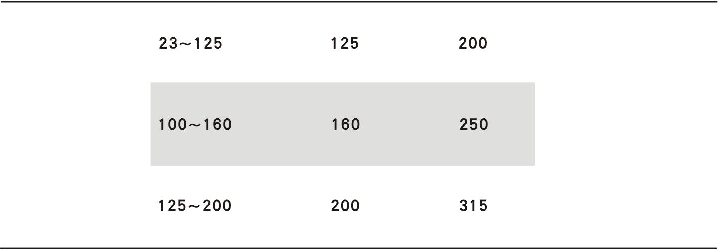

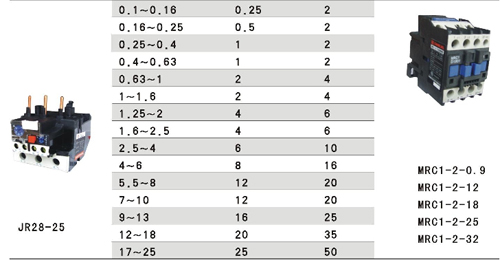

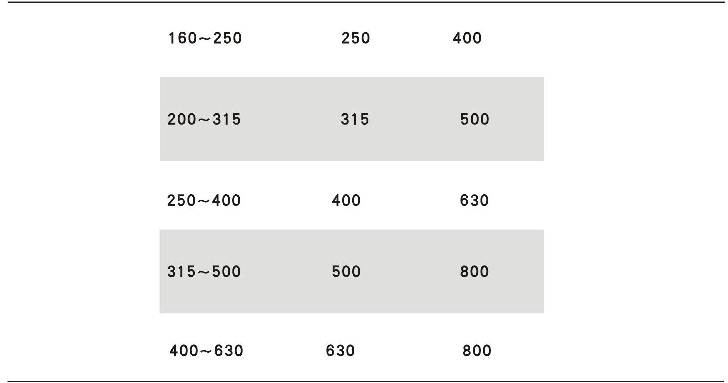

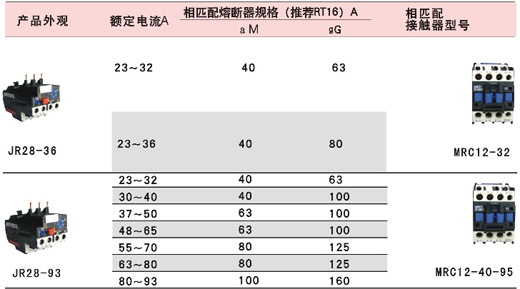

選型與訂貨數據（見表）

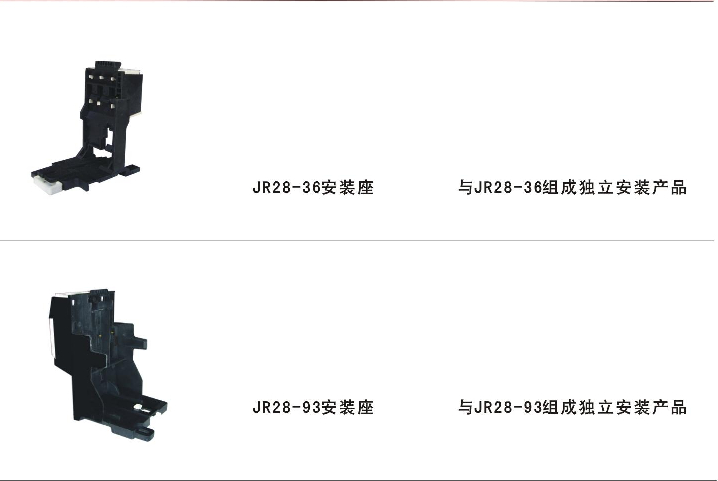

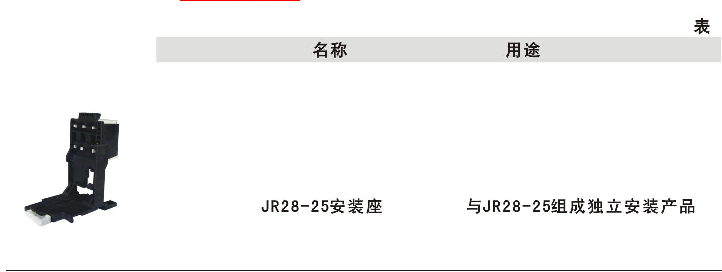

附件說明

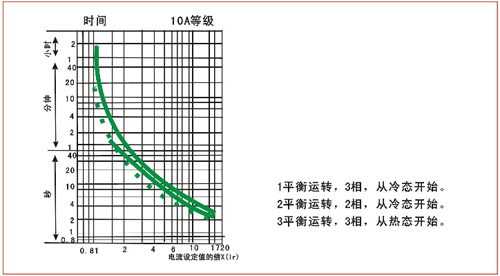

脫扣特性
訂貨須知
訂貨時必須指明產品名稱、型號，整定電流范圍、數量：
如熱繼電器JR28-25 7-10A 50臺
|
